音频电缆类型是所有电缆中数量最多的一种,消费者和专业领域都有针对不同用途和不同世代技术的不同选择。这会让您很难确定哪种音频线最适合您的新设置,无论是纯粹用于聆听、现场表演,还是用于专业和业余混音。有些设备只支持数字或模拟电缆,其他设备是需要使用较旧音频电缆类型的旧设备,您还需要考虑电缆长度;更不用说屏蔽和平衡了。
不过,用于音频制作和享受的各种不同电缆并不需要是不透明和令人生畏的。这是一份全面的指南,介绍了可用的各种音频电缆类型以及您可能想要选择其中一些而不是其他电缆的原因。
平衡与非平衡电缆
在我们深入探讨您可以选择的各种音频线以及它们的作用之前,有一个重要的术语需要解释:平衡。一些音频电缆类型被认为是平衡的,而另一些是不平衡的,重要的是要知道平衡是否会影响您最终听到的音频,因为某些情况需要它,而其他情况则不需要。
平衡电缆专门设计用于通过在电缆内部使用额外的导线来避免外部电气干扰。平衡电缆具有一对导线和地线,而非平衡电缆仅具有单根导线和地线。平衡电缆中的两条导线协同工作,以消除可能干扰或影响信号的任何外部电噪声,进而影响电缆传输的音频数据。
大多数针对家庭用户的主流电缆都是不平衡的,因为最大的音频清晰度不一定与专业设置一样重要。然而,专为音频创作或专业任务设计的电缆几乎总是平衡的,以防止信号衰减——尽管仍有一些特定情况并非如此。
然而,要使音频系统达到平衡,不仅音频线类型需要平衡:设备也需要平衡。任何与平衡电缆连接的设备也需要自身平衡,以避免信号在到达该设备时失去保护。
然而,除非您正在构建世界上最平衡的专业音频设置,否则您通常可以使用一些不平衡的设备或电缆,只要您保持电缆短。较短的电缆受到外部干扰的可能性较小,因此可以减轻不平衡电缆可能出现的任何问题。不平衡电缆的理想情况是让它们短于六英尺。
现在您了解了平衡电缆和非平衡电缆之间的区别,让我们深入了解电缆类型。
音频线类型

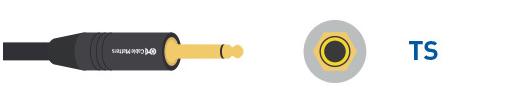

TS 电缆
TS 电缆 – Tip / Sleeve 的缩写,通常称为吉他电缆或乐器电缆 – 是一种您希望尽可能短的音频电缆类型,因为它们总是不平衡的。它们允许您将吉他、其他非平衡乐器、效果踏板和鼓机等单声道(单声道)音频源连接到放大器、混音器和音频接口。
尽管它们与其他音频电缆类型(如 TRS)具有相同的物理尺寸,但您通常可以通过金属连接器中间独特的黑色带来区分 TS 电缆与同时代的电缆。相比之下,TRS 电缆往往在金属连接器上有两个黑色环
TS 线主要提供 1/4 英寸尺寸,但您还会发现 1/8 英寸(3.5 毫米)TS 线用于单声道耳机麦克风等消费产品。1/4 英寸 TS 电缆具有更好的屏蔽功能,如果可以选择避免信号噪声,它是更好的选择。

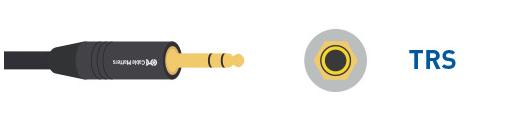

TRS 电缆
虽然 TRS 电缆看起来与 TS 音频电缆类型非常相似,但您还是能够发现不同之处,因为它的连接器接头上有两个橡胶条,形成 3 根导线:Tip / Ring / Sleeve。然而,虽然单个环是(非平衡)TS 电缆的明确指示,但仅在 TRS 电缆上发现两个环并不能告诉您太多信息,因为它们可能是平衡的或不平衡的,具体取决于它们的用途。
在单声道设备上使用时, TRS 电缆 可以与正极、负极和接地导体平衡。TRS 电缆还可以传输 2 声道立体声音频,这使得它们不平衡,因为左右音频声道占用了两条导线。
TRS 电缆最常用于某些乐器、混音器、音频接口和录音室监听器的耳机和耳机输出。还有 TRRS 电缆 – Tip / Ring / Ring / Sleeve – 具有三个黑色环。它们在相同类型的实例中使用,但有了那个额外的环,左右声道音频以及单一音频电缆类型上的麦克风音频都有空间。如果设备具有内置麦克风并且您希望来自该设备的音频与其他通道分开,这将很有用。
对于 TRS 和 TS 电缆,有很多方法可以在连接器类型和其他类型之间进行转换——从 TRS 到 TS 电缆到 3.5mm 到 1/4 适配器。

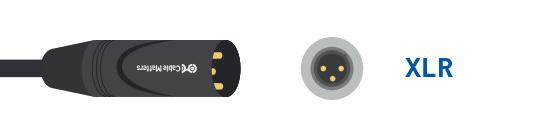

卡侬线
作为最具标志性和耐用性的音频线类型之一,XLR 线缆又大又笨重,正如您对这种坚固的线缆所期望的那样,XLR 线缆始终保持平衡。这意味着您可以使用很长的 XLR 电缆,而不必像使用 TS 电缆那样担心信号干扰。
XLR 电缆是一种经得起时间考验的音频电缆类型。最初于 1950 年代作为经典 O 型连接器的变体开发,增加了锁定机制,并在三个触点周围采用了橡胶绝缘材料,我们实现了今天仍在使用的 XLR 设计。
由于其悠久的历史,XLR 电缆可用于各种设备,从非常旧的到非常新的,但它们在麦克风、扬声器、PA 系统、DMX 灯和某些乐器中尤为常见。XLR 电缆是将这类设备连接到混音器和舞台扬声器的好方法,无论您使用的是 6 英尺的短电缆,还是 50 英尺的较长电缆,都能保证信号清晰明快。
并非所有 XLR 电缆都是一样的。 Cable Matters自己的 XLR 电缆 专为专业用途而设计,连接器上有应力消除装置,镀金 XLR 针脚可提高长时间使用的耐用性,内部电线采用单独绝缘和箔屏蔽,进一步提高信号的噪声保护. 您还会发现大量适用于 XLR 至 3.5 毫米、 XLR 至 TRS以及 XLR 至 RCA 电缆的 XLR 转换器电缆。
您可以在没有额外保护的情况下使用更便宜的 XLR 电缆,特别是如果您只是在家里进行一些业余音频编辑,但如果您认为自己是任何类型的发烧友,您就会注意到其中的区别。如果您也是专业的混音师,那么购买优质电缆是值得的,以确保您提供的不是劣质产品。

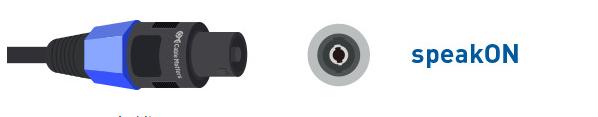

SpeakOn 电缆
SpeakOn 电缆 在消费设备领域没有任何用处,大多数人认为它是连接专业扬声器和放大器的行业标准。虽然它们通常是不平衡的,但它们仍然是 1/4 英寸扬声器电缆的流行替代品,因为它们能够锁定到位以避免在现场表演期间意外断开连接。与其他音频电缆类型(包括 TRS 和 XLR)相比,它们还可以承受更高水平的电流,并且通常带有增强电缆编织层以提高耐用性并减少磨损。
由于 SpeakOn 电缆专门设计用于高电流音频系统,因此可以不受限制地用于扬声器和放大器连接。在它们开发之前,可以使用低电流麦克风或乐器电缆连接扬声器,但随着 80 年代后期 SpeakOn 的开发以及随后被大多数放大器制造商采用,几乎没有理由使用其他任何东西。SpeakOn 电缆的独特外观进一步帮助它们从其他类似尺寸或结构的电缆中脱颖而出。
对于没有 SpeakOn 连接的连接设备,也可以使用 1/4 英寸扬声器电缆到 SpeakOn 电缆适配器电缆。但是请注意,有不同类型的 SpeakOn 电缆,有些是为更高功率的双功放配置而设计的。不适合此类用途的 SpeakOn 电缆将无法使用。
扬声器电缆
虽然尺寸与 TS 电缆相似,但扬声器电缆在结构上明显不同,并且设计用于将扬声器连接到放大器 – 尽管在家庭音频或业余音频制作中比在专业情况下更常见。它们最常用于将 A/V 接收器连接到外部扬声器。

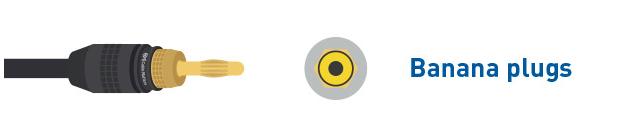

香蕉插头对于家庭或爱好者设置来说并不是绝对必要的,因为您可以使用裸铜线并将其直接插入许多放大器、合成器或其他音频设备。但是,香蕉插头可以使连接更整洁、更干净。它们还可以 与家庭影院中的香蕉插头壁板结合使用 ,以减少电视或 A/V 系统后面的扬声器线杂乱。这可以让您在未来更轻松地管理您的音频系统,因为您可以比裸露的扬声器线更快地插入和拔出香蕉插头。

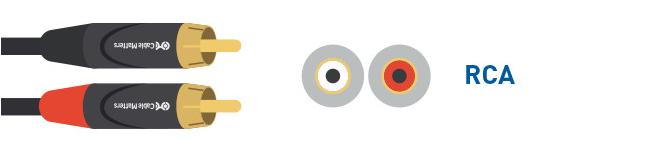

RCA 音频线
RCA 电缆是家庭 A/V 系统中的常见功能,也经常出现在将 CDJ 播放器和转盘连接到混音器的 DJ 设置中。与 TS 电缆类似,每根 RCA 电缆内部只有两根电线,这使得它们本质上是不平衡的,因此最好让它们尽可能短。
虽然许多设备将能够通过一对 RCA 到 RCA 连接器直接相互连接,但对于其他不兼容的设备,也可以使用具有不同接头连接器的互连电缆来弥合这一鸿沟。Cable Matters 为这类连接提供了多种选择,包括 3.5mm 转 RCA 电缆 和 XLR 转 RCA 电缆。
但是,如果您只是连接消费类设备,那么您应该考虑使用更现代的选项,例如 HDMI。

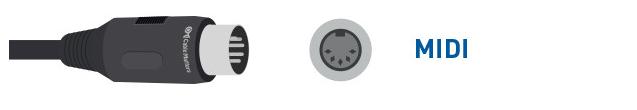

MIDI
音频线
MIDI 用于发送事件消息,而不是音频信号,是一种音频电缆类型,自 1980 年代以来一直存在,并且从那时起一直是数字音频制作发展的重要组成部分。在现代设备中, MIDI经常被 USB 取代或与其一起提供,但它仍然是许多音序器、合成器和乐器的重要组成部分,它为今天仍在使用的数十年的音频设备提供广泛的传统支持。
MIDI 音频电缆 类型可互换用于 MIDI 输入、MIDI 输出和 MIDI 通过连接,并且始终具有五针连接器。有些设备带有所有这三种不同的 MIDI 端口选项,因此您将 MIDI 电缆插入哪个端口将在很大程度上取决于该设备在音频设置中的位置。您可能也希望使用多个这些端口,向同一设备发送和从同一设备接收 MIDI 事件消息。

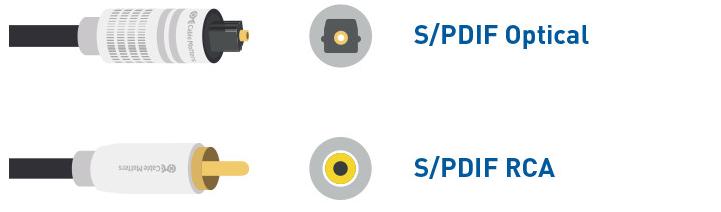

S/PDIF 音频线
S/PDIF 或 Sony/Phillips 数字接口电缆更常见于主流消费类 A/V 系统、一些机顶盒、游戏机和电视。它们以光学(也称为 Toslink)和同轴 (RCA) 形式出现。
它们在消费领域有点过时,HDMI 在现代设备中基本上取代了这种音频连接。但是,在无法选择 HDMI 或更需要专用音频(而不是音频和视频)连接以简化设置和设备配置的情况下,旧设备仍然可以受益于使用光纤。

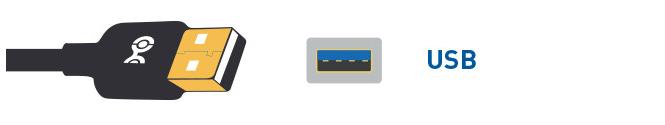

USB数据线
USB 电缆可以说是世界上最流行的数字接口, 在现代音频设备、设备和配件中几乎无处不在,无论它们是为聆听还是创作而设计的。它们有各种尺寸和类型,USB-A 和 USB-B 是最常见的,尽管更新的双面 USB-C 在各种消费和专业设备中的使用越来越多。
USB 电缆可以使用 MIDI over USB 协议传输音频数据、电源,甚至 MIDI 命令。这使得它们非常适合将计算机连接到音频接口和合成器,并且在许多情况下,它可以代替需要音频和 MIDI 电缆进行完整连接的多根电缆。新的 USB-C 连接器包括对音频的内置支持,使其成为智能手机和平板电脑上 3.5 毫米 TRS 连接器越来越受欢迎的替代品。也就是说,消费设备也正在完全摆脱物理连接器,并在许多情况下推动蓝牙音频。
然而,USB 电缆与一些较旧的乐器和配件不兼容,并且与一些更坚固的音频电缆类型相比,它们在长时间使用后容易损坏。USB 电缆的规定也比专业音频电缆少。这可能意味着获得声称具有某些功能额定值或具有一定屏蔽级别的电缆,但它们并不符合这些要求。
如果您要购买用于专业音频制作环境的 USB 数据线,请务必进行研究以找到适合您的 USB 数据线,并确保其结构优质。
