终结者 Z790M D5 Wi-Fi 是铭瑄在美国推出的一款全面的 MicroATX 主板。您只需不到 240 美元即可获得 M.2 存储潜力、前后 20Gbps Type-C 端口、集成 Wi-Fi 和稳定的性能。
优点
五个 M.2 插座
前后 20Gbps USB-C 端口
绕过 Intel Turbo 规格
铭瑄对于美国的许多人来说并不是一个熟悉的品牌，但东方市场的爱好者都知道它基于 AMD、Nvidia 和英特尔的产品，从主板和显卡到固态硬盘和内存模块。在这里，我们正在检查该公司的终结者 Z790M D5 Wi-Fi，这是一款英特尔 LGA 1700 主板，根据铭瑄的命名约定，使用 MicroATX（“M”）外形尺寸并支持 DDR5（“D5”）。该主板拥有 MicroATX 中最多的 M.2 存储插槽（总共 5 个）以及 4 个 SATA 端口、集成 Wi-Fi 6E 和 2.5Gbps 以太网、经济型音频编解码器以及双（前置和后置）USB 3.2 Gen 2×2 (20Gbps) Type-C 端口。目前建议零售价为 249.99 美元，是 MicroATX Z790 主板中相对昂贵的选择。但如果您喜欢“可以在最小的空间内安装所有 M.2 存储”，那么这是值得的。
设计、CPU 和内存

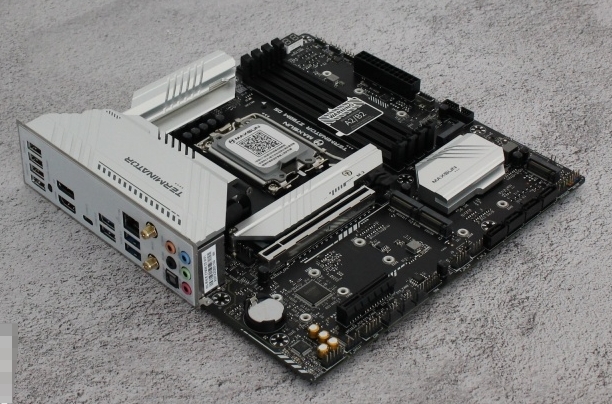

终结者 Z790M D5 Wi-Fi 位于多层黑色 PCB 上，带有黑色插槽和插座，以及用于稳压器模块 (VRM)、M.2 和芯片组散热器的银色装饰。鲜明的对比是中性的，近乎平淡，特别是因为它缺乏集成的 RGB 元素，但它应该适合大多数构建主题。VRM 是该价位主板的独特之处，它具有主动冷却功能，这在配置不是特别稳健的情况下很有帮助。
四个 SATA 端口和两个 PCI Express 扩展插槽的限制可能会让那些在基于 SATA 的存储上进行大量投资或计划安装多个卡的用户望而却步，我希望看到最先进的技术art PCIe 5.0 M.2 插槽。尽管如此，虽然该设计不会完全脱离您的机箱，但它拥有一台全面的 PC 所需的一切。
终结者支持英特尔第12代和第13代LGA 1700处理器，包括旗舰Core i9-13900K和Core i9-13900KS。专用于处理器的 8 个 50A 金属氧化物半导体场效应晶体管 (MOSFET) 有点乏力，但在测试期间仍然能够处理我们的 CPU，没有出现任何问题。即使在超频的情况下，主动冷却的散热器也能使电源位在规格范围内良好运行，但在持续的多线程负载下它们确实容易变热。如果您正在推动高端处理器，请确保您的机箱也具有有效的气流，因为该主板可让 CPU 以更高的 253 瓦 (W) 功率限制运行，而不会跳回到 125W。
列出的内存支持最高可达 DDR5-7000+ (OC)，这对于 Z790 平台来说属于低端，但就价格和性能而言远远超出了最佳点。从 DDR5-6000 到 -6400，您花费大量资金来获得微小的性能提升。如果您需要大量 RAM，该主板 192GB 的限制对于最核心的家庭用户来说也足够了。
通过设置内部 XMP 配置文件，我们的 DDR5-5600 和 DDR5-6000 套件非常稳定。如果您坚持使用 QVL 列表以获得有保证的支持，您应该清楚可以运行更高速度的内存。
布局和内部连接器

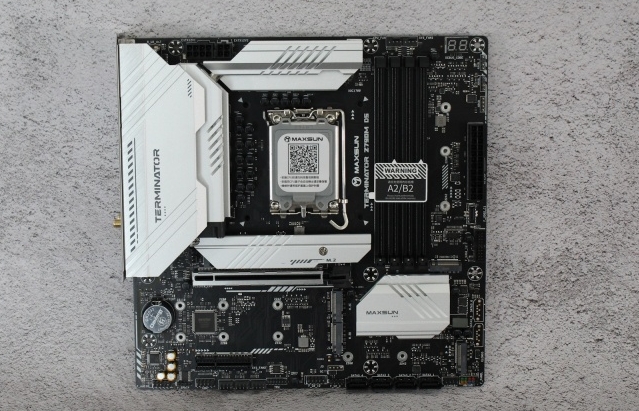

从左上角开始，我们发现了为处理器供电的 8 针（必需）和 4 针 EPS 连接器。每侧都有两个大型 VRM 散热器，通过 6 毫米热管连接，以冷却隐藏在下方的功率组件。如前所述，您会发现 VRM 上有一个小风扇来帮助散热。风扇在环境噪音中听不见，这比我们对其他具有主动冷却功能的主板所能说的要多。该主板宣传对高端处理器的 253W 全面支持，一点一滴都有帮助。左侧VRM散热器带有终结者品牌标识，而芯片组散热器上则可以找到铭瑄的名称。
继续向右，我们遇到了四个 RAM 插槽，锁定机制位于顶部。它们上方是六个 4 针风扇/泵接头中的前两个。所有这些接头连接器都支持 PWM 和 DC 控制的设备。网站和手册似乎没有列出它们的输出，因此最安全的假设是每个 1A/12W，因为这些接头超载可能会永久损坏您的主板。对这些标头的控制是通过 BIOS 处理的。
右上角是两个字符的调试 LED，可帮助解决 POST 问题。如果您在 POST 过程中遇到问题，LED 会显示与问题所在位置相对应的值。
向下移动主板的右边缘，我们发现所有三个 RGB 接头连接器 – 两个 3 针 ARGB 和一个 4 针 RGB。对这些设备的控制是通过 BIOS 或 MaxsunLED 应用程序进行的，您可以从网站下载该应用程序。下面是用于为主板供电的 24 针 ATX 连接器、前面板 USB 3.2 Gen 2×2 (20Gbps) Type-C 端口和 19 针前面板 USB 3.2 Gen 1 (5Gbps) 接头连接器。您还会看到五个 M.2 插座之一，垂直挤入该空间。MicroATX 主板的空间有限！
音频、扩展、存储和后部 I/O
左下角是完全暴露的音频部分，包括Realtek ALC897编解码器和四个专用于音频的黄色电容。遗憾的是，您找不到其他主板上常见的用于减少 EMI（电磁干扰）的音频分离线。ALC897 是一款经济型编解码器，但许多用户仍然会觉得它完全可以接受。
主板中间有两个 PCI Express 扩展插槽和其余四个 M.2 插槽。顶部 PCIe 插槽采用加固措施以防止剪切和 EMI，通过 CPU 连接，并支持高达 PCIe 5.0 x16 速度。底部插槽是一个开放式 x4 连接器，通过芯片组提供带宽，最高速度为 PCIe 3.0 x4。虽然您只会发现两个插槽，但您应该有足够的带宽来通过 PCIe 扩展添加更多设备。
五个 M.2 插槽中的四个混合在 PCIe 插槽内部和周围。所有五个 M.2 插槽均运行至 PCIe 4.0 x4 模式，并且仅支持 PCI Express 模块。（SATA 总线 M.2 设备无法在这些 M.2 插槽中工作。）该手册没有提到任何通道共享或冲突，因此理论上，您应该能够同时运行所有这些。大多数插座都适合最大 80 毫米的模块，但 M.2_2/3 除外，它允许最大 110 毫米的更大驱动器。请注意，只有顶部插座 (M.2_1) 配有散热器。如果您有任何热运行驱动器，您需要添加自己的散热器以防止热节流（尤其是在 PCIe 4.0 x4 驱动器上）。
板的底部边缘有多个接头连接器，包括一个额外的 USB 2.0 接头连接器、三个 4 针风扇接头连接器、COM 和 TPM 端口、前面板音频和前面板接头连接器。最后，您会发现四个垂直安装的 SATA 端口。如果您想通过存储获得冗余或速度，这些端口支持 RAID 0、1、5 和 10 模式。
铭瑄单板的后部I/O预装了一块白底灰色标签的I/O板。这里的九个 USB 端口对于大多数用户来说应该足够了。您会发现一个快速 USB 3.2 Gen 2×2 (20Gbps) Type-C 端口、四个 USB 3.2 Gen 1 (5Gbps) Type-A 端口和五个老式 USB 2.0 (480Mbps) 端口。用于集成视频输出的 HDMI 和 DisplayPort 连接器位于方便的清除 CMOS 按钮旁边，用于重置 BIOS。网络方面有 2.5GbE Realtek 和 Intel Wi-Fi 6E 天线连接。最后是包含五个模拟插头和 SPDIF 输出的音频堆栈。这里没有什么异常，但也没有什么缺失。
UEFI BIOS 和实用程序简介
铭瑄 BIOS 非常有用，并且拥有您需要的所有选项，尽管它不会赢得任何奖项。首先，它缺乏其他主板制造商的Easy（或EZ）模式；一切都是“高级模式”，标题列在顶部。BIOS 带有黑色背景，带有门户或门图像；其白色文本和黄色标题使其易于阅读。您会发现大量可供调整的选项，与“四大”董事会合作伙伴的选项一样多；它只是省略了它们精致的外观和简单模式。
主要部分主要提供信息，显示 BIOS、处理器和 RAM 数据以及当前系统详细信息，包括 CPU 和 VRM 温度、风扇速度、电压等。
高级部分是配置硬件的地方。从 CPU 到网络、显卡和 USB，您都可以在这里找到。图中未显示处理休眠以及系统如何响应断电和通电情况的电源部分。
Turbo 部分提供了调整处理器和 RAM 性能的所有选项。您可以在此处设置 RAM 的 XMP 模式并手动调整速度和计时。对于处理器，有很多选项可用，包括电压和频率调整、偏移等等。
归根结底，铭瑄BIOS运行良好，但缺乏其他BIOS的成熟度，至少在外观方面是这样。主板合作伙伴为用户呈现更精致的UEFI。但这不应该成为一个问题，因为您会发现将这块板调整到极限所需的所有功能。
铭瑄并没有提供太多的公用事业。我在网站上只能找到 MaxsunLED 应用程序来控制连接到集成接头的兼容 RGB LED。否则，额外的软件是不存在的。
我发现可供下载的 MaxsunLED 应用程序大部分都不是用英文编写的：我能够通过滑块了解多达八种 LED 模式以及速度和亮度调整，但对我来说它是无法阅读的。您可以输入十六进制或 RGB 形式的自定义颜色。
结论：与大董事会竞争的有力机会
铭瑄终结者 Z790M D5 Wi-Fi 为用户提供了英特尔 Z790 领域中另一个有效的小尺寸选择，对于那些希望利用大量 M.2 存储的用户来说，这是唯一的选择。其黑白外观与大多数构建主题融为一体，但不提供任何集成 RGB 照明。性能是一个优势，令人惊讶的是，该主板绕过了英特尔规格，并将我们的酷睿 i9-13900K 的睿频限制提升至 253W，而没有下降。本质上，您仅受 CPU 冷却的限制。
就竞争对手而言，MSI 在 MicroATX 领域的产品都是 B760 形式（例如 179.99 美元的 MAG B760M Mortar Wi-Fi）。华硕 Prime Z690M-Plus Wi-Fi 售价为 205.99 美元，技嘉 Z790M Aorus Elite AX售价则高出约 50 美元。这些都是不错的选择，但铭瑄充足的M.2存储空间是其最大的卖点。它的外观并不令人兴奋，如果降价的话会更有吸引力，但终结者 Z790M D5 Wi-Fi 填补了一个有用的 MicroATX 利基市场。
