科普“万用表”是什么,如何使用万用表检查导通性?

万用表是家用电器维修的绝佳工具,它们可用于检查各种问题,从吹干机的保险丝到冰箱的除霜电机。专家接受过各种主要设备维修方面的培训并具有丰富的经验,因此他们在使用万用表诊断和维修电子问题方面被证明是专家。这是关于什么是万用表、它的作用以及如何使用它来维修您的设备的通俗易懂的指南。

在你开始之前,确保你正在检查的任何东西都没有带电。在带电的情况下测试设备或组件可能很危险。如果您担心自己可能没有资格修理特定零件或诊断问题, 请 尽快安排与专家科普“万用表”是什么,如何使用万用表检查导通性?

什么是万用表,它是如何工作的?

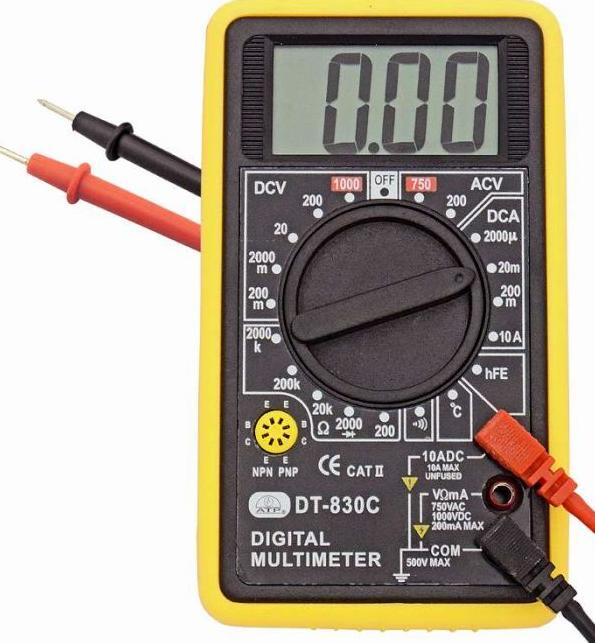

万用表是一种用于测量设备中电流的设备。该设备通常有一个显示器、一个刻度盘和两个用电线连接的测试探针,一红一黑。它的工作原理是使用这些探针通过您正在测试的组件发送少量功率,以查看是否存在电流流动的完整路径,这称为“连续性”。万用表还可以测量“电阻”,或者电流流过该电路的难易程度。大多数万用表也可以测量电压;这表明电流通过电路的强度有多大。

如何使用万用表检查导通性

大多数万用表测量连续性,或者是否有电流流过电路,并带有发出嗡嗡声或哔哔声的指示器。操作方法如下:

  • 关闭您的设备或拔下插头。
  • 将万用表拨盘移至连续性设置。它通常有五个长度增加的曲线。
  • 测量连续性时,应将一根探头插入标有 Ω 的万用表端口,另一根插入标有 COM 的端口。
  • 将探针按在一起以测试万用表是否正常工作。
  • 当它们被压在一起时,显示屏上的读数应为 0.00(又称短路)。当您将探针分开时,它应该读取 1 或 OL(代表开环或开路)。
  • 找到电线连接到您要检查的部件的两个点。
  • 将探针的金属端牢固地推到这些连接上,每个连接一个探针。您可以在任一侧使用任一个探头;颜色无关紧要。
  • 如果这两个点以电子方式连接,您的万用表将指示这一点,通常是哔哔声。
  • 如果您测试的两个点没有连接,万用表不会发出任何声音。

如何使用万用表测量电阻

  • 关闭您的设备并拔下插头。
  • 从设备上拆下该部件,或通过断开所有连接的电线将其隔离。
  • 打开万用表,并将其设置为最低电阻设置。(电阻设置通常标有 Ω 符号。)
  • 测量电阻时,应将一个表笔插入万用表标有Ω的端口,另一表笔插入标有COM的端口。
  • 将探针按在一起以测试万用表是否正常工作。将探针压在一起时,显示屏读数应为 0.00(或短路)。当您将探针分开时,它的读数应该是 1 或 OL(代表开环或开路)。
  • 找到电线连接到您的零件的两个连接。
  • 将探针的金属端牢固地推到这些连接上,每个连接一个探针。您可以在任一侧使用任一个探头;颜色无关紧要。
  • 保持万用表探头不动,直到您的读数出现在显示屏上。如果没有读数出现,您可能需要将拨盘向上移动到下一个设置。
  • 写下你的阅读,以便你可以解释它。

不确定您的万用表是否设置为正确的电阻水平?如果万用表上的刻度盘电阻设置错误,您将获得以下两种类型的读数之一:

1、OL,或—

如果您的显示屏显示 1、OL(开环)或显示虚线 (—),则电阻设置太低。将万用表的刻度盘转到下一个最高设置,然后再次检查。

如果读数仍为 1 或 OL,请继续增加读数,直到读数大于 1。如果显示屏显示 1 或 OL,无论您将万用表设置为何种电阻,您都可能正在处理一个有故障的部分。

> 1

如果屏幕上的数字小于 1,则说明您的阻力设置得太高。将万用表转盘调低到下一个最低设置以获得准确的读数。继续降低设置,直到获得完整数字的读数。

如果您只是检查家用电器的问题,您可能只需要使用两个最低电阻设置。但是,如果您仍然不确定要使用哪种设置,可以尝试切换到自动量程万用表。这些不需要任何刻度盘调整,因此您不必担心手动设置范围。

有两个简单的指标表明您正在测试的部分有问题。

  • 如果您的电阻读数为数百万,但您预计读数为数百,则表明该部件工作不正常。
  • 如果您希望获得更高的读数,但在最低电阻设置下获得的读数较小,则表明您的部件存在短路。

下面的列表可用作电阻读数的参考,但请记住,电阻测量值取决于多种因素,因此不要强调确切的数字。如果您的读数大致正确,只是不完全正确,则您的部件可能工作正常。

  • 水阀: 2,000–4,000 Ω
  • 泵和小型电机: 50–200 Ω
  • 加热器: 20–40 Ω
  • 大型电机: 3–20 Ω
  • 保险丝、开关和恒温器*: 0 或接近 0 Ω

*像这样的部件应该具有低电阻,因为它们传递电力而不是使用它。
