苹果刚刚于2022年9月7日推出了iPhone14，进行了一系列升级，尤其是苹果A16芯片。那么苹果A16芯片的性能有多强呢？现在就让我们通过移动世界一探究竟吧！
1.什么是苹果A16仿生芯片？芯片搭载在哪个产品线上？
–制造工艺：4纳米工艺。
–加工技术：N4P。
– CPU 内核：Avalanche 大内核、Blizzard 小内核。
Apple A16处理器系列是2021年推出的A15 Bionic处理器的继任者。A16芯片是台积电4nm工艺制造的一代芯片。作为上一代芯片5nm工艺的升级版，A16 Bionic芯片采用了台积电的N4P制程工艺，搭载在其最新的iPhone 14 Pro和iPhone 14 Pro Max系列上。
2. A16仿生芯片的突出特点
表现：A16 仿生芯片采用最新 4 纳米工艺制造，包括多达 160 亿个晶体管。CPU核心6个，包括2个高性能核心和4个省电核心，性能较上一代提升40%。
此外，A16 芯片家族尺寸的缩小也将有利于晶体管性能。此外，各种真空工艺技术的整合使得这款微处理器能够改进材料和结构。因此，用户将拥有一款性能出众、电池续航时间更长的新款iPhone 。
A15仿生的变化
乍一看，A16 在架构上似乎与 A15 相似。有两个高性能 CPU 核心和四个高效核心、五个 GPU 核心和 16 个神经引擎核心来运行机器学习和 AI 算法。就像A15一样。
据苹果称，该芯片采用台积电的全新“4 纳米”工艺制造，是智能手机中首款此类处理器。根据Nikei Asia 的拆解，这是一个代价高昂的改变。该网站发现，该芯片的成本“是去年发布的 iPhone 13 Pro Max 中使用的 A15 版本的 2.4 倍以上”。该网站报道称，苹果公司为每块芯片支付 110 美元，这已将 iPhone 的生产成本“推高至历史新高”。值得称赞的是，苹果并未在去年提高 iPhone 14 Pro 机型的价格。
不过值得注意的是，台积电的“N4”工艺并不是真正意义上的4nm工艺，台积电自己甚至称其为“ N5技术的增强版”。虽然它是一种比早期 A 系列处理器更先进的工艺，但它并不是真正的下一代硅制造工艺；这样的事情你得等明年的3nm工艺了。
新芯片减少功率损耗
晶体管数量增加了几个百分点，达到 160 亿（从 150 亿），而且大部分更高的预算很可能花在了新的显示引擎上（它管理 iPhone 14 Pro 的显示屏，在始终显示的情况下降至 1Hz模式，并且可以在明亮的阳光下将其调高至 2,000 尼特）、内存控制器和图像信号处理器。
至于处理器中更通用的部分，它们似乎只是几乎没有改变。高性能 CPU 内核的代号为“Everest”，时钟频率可达 3.46 GHz，比 A15 的“Avalanche”内核的最高 3.24 GHz 提高了大约 7%。高效核心的代号为“Sawtooth”，主频高达 2.02 GHz，几乎与 A15 的 2.01 GHz“Blizzard”核心的 2.01 GHz 速度相同。虽然这些内核有了新名称，但架构变化充其量只是微小的变化，因为它们所提供的性能并没有超出时钟速度提高带来的预期提升。
神经引擎仍然是 16 个核心，就像 A15 一样。Apple 表示它每秒执行高达 17 万亿次操作，这比 A15 的 15.8 万亿次增加了大约 8%。我认为这可能是相同的设计，只是时钟频率高了一点。
也许最显着的变化是改用 LPDDR5 内存，它应该提供比 A15 中的 LPDDR4x 内存多 50% 的内存带宽。Apple 实际上在基于 A14 芯片架构的 M1 处理器系列（在 M1 Pro、Max 和 Ultra）中切换到了 LPDDR5——唯一真正令人惊讶的是，该公司等了这么久才在他们的产品中做到这一点iPhone绑定芯片。在某些非常特殊的情况下，任务完全受限于 A15 上的内存带宽，在这种情况下，A16 的性能应该会好得多。
因此，乍一看，我们拥有的似乎本质上是时钟频率更高的 A15，带有新的显示引擎和可能的图像信号处理器。我们已经阅读了有关处理器的 ROM 中有新的安全措施的报告；考虑到 Apple 在硬件和软件方面的努力使他们的设备难以破解，这不足为奇。
图像处理和摄影能力
人工智能的潜在变化和 A16 仿生芯片引人注目的计算摄影让 iPhone 14 系列有望拥有有史以来最好的相机系统。正因如此，苹果配合今年的新芯片线，展现了图像信号处理技术“巨人”的强大实力。
在这里，我们可以提到一些功能，例如视频录制中的专业自动对焦、影院模式、主题之间的自动切换等。这些技术都是 AI 与 A16 芯片结合后可以做的事情的完美例子。
3、A16 Bionic芯片如何帮助iPhone 14“压倒”A15芯片？
生产采用较新的 4 纳米工艺，配备多达 160 亿个晶体管。同时拥有6个GPU核心，包括2个高性能核心和4个省电核心，相较于前代产品性能提升高达40%。
此外，A16还配备了5核GPU，让所有操作流畅，带宽速度也较上一代提升了50%。
快速浏览一下 Geekbench 5 的数据，我们就会发现，实际上，最大单核 CPU 性能似乎比 A15 提高了大约 8-10%。多核性能稍好一些，但这些测试很可能更容易使芯片的缓存不堪重负，因此会从增加的内存带宽中获得一些好处。
显卡性能
A16 Bionic 有五个 GPU 核心，就像更高端的 A15 一样，我认为没有任何架构变化。但高端 3D 图形往往对内存带宽要求很高，我预计改用 LPDDR5 内存会在这里产生重大影响。我对 GPU 时钟速度没有任何真正的了解，但可以合理地预期内核的时钟频率可以提高 7% 左右，就像高性能 CPU 内核一样。

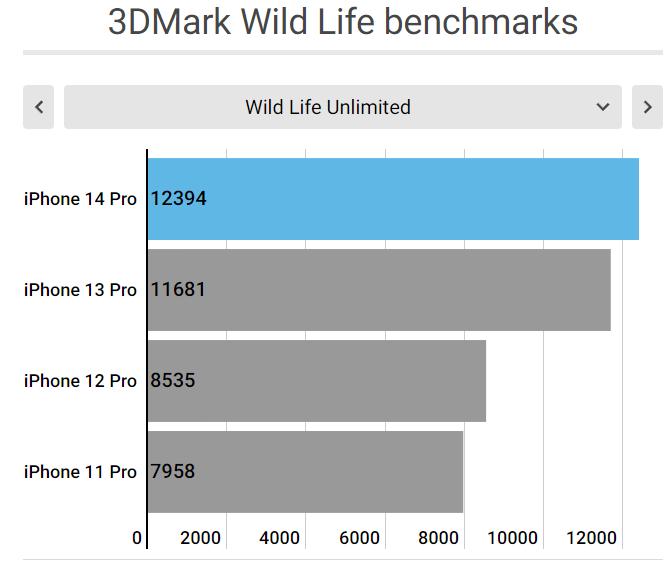

看看最严格的 3D 图形基准测试之一 3DMark Wild Life，性能从更简单模式下的大约 7% 到“Wild Life Extreme Unlimited”测试中的大约 19% 不等。这是一个很好的改进，并且符合我对适度时钟速度增加和内存带宽大幅提升的预期。
当使用 GPU 执行通用计算时，正如在 GeekBench 计算分数（见上文）中测试的那样，性能提升在 7-8% 的范围内。
A15+会是一个更诚实的名字
毫无疑问，A16 不仅仅是 A15 的“合并”版本（“合并”是指在制造过程中测试性能更好的芯片被分离并作为不同型号出售）。这是一个新芯片。但我看不到这里没有重大的架构改革，只是为了提高最大时钟速度和电源效率而进行的小改动。与我们过去在苹果年度 iPhone 改版中看到的相比，这并没有比去年的机型有更大的飞跃，这一事实仅因标准 iPhone 14 机型仍在使用去年的 A15，同时仍提供 Action 等重要功能而得到强调模式、光子引擎和 4K 电影模式。

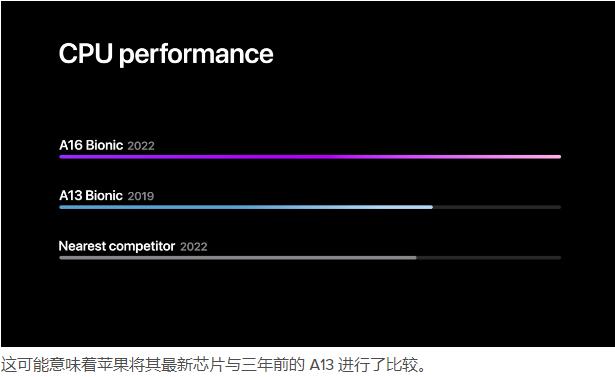

除了显示引擎（这是管理 iPhone 14 Pro 的常亮显示和 1Hz 刷新率所必需的）之外，Apple 没有将处理器的任何特定功能宣传为“新”，事实上，它最直接地针对 Android 手机进行营销和 A13，它是三年前的旗舰产品。性能图表看起来并不十分令人印象深刻，性能提升了 7-10%。
为此，我觉得苹果可能不应该给这款芯片起 A16 的绰号。在大多数重要方面，它是经过调整的 A15。即使是新的“4nm”制造工艺也最好被描述为改进的 5nm 工艺。期望每年都有突破性的进步，全新的架构提供 20% 的性能改进，这可能是不合理的。偶尔的“调整”年很好，特别是因为苹果目前在智能手机性能方面处于领先地位。但命名应该反映出这一点，像 A15+ 或 A15 Pro 这样的标题感觉更像是对这款芯片的真实表述。
